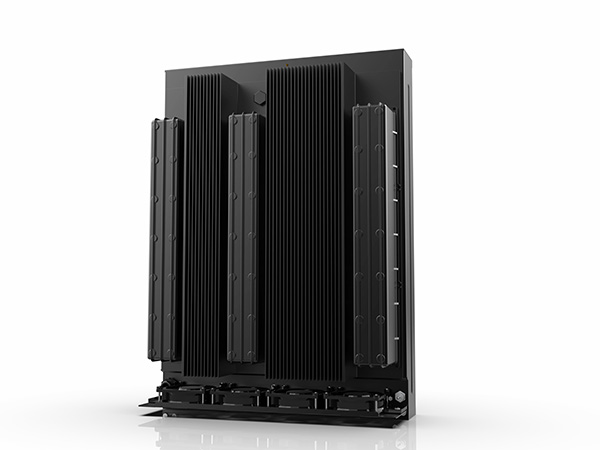

30kW獨立風道小直流充電模組采用最新電源技術及獨立風道散熱模式，專門為電動汽車室內外小功率充電樁而設計，可以在300V-1000V輸入范圍內實現11kW恒功率輸出，滿足市面上全功率車型快速充電。

主要應用于非運營車輛充電樁配套核心組件，可滿足入私家車、公務車等在社區、醫院、學校、景區、園區等目的地補能充電場景。

交流輸入

輸出額定值 1000V/30A

恒功率范圍 30kW(300V~1000V)

輸出電壓范圍 150V~1000V

輸出電流范圍 0~100A

輸出過壓保護 具備

短路保護 具備輸入側過欠壓,缺相,過流保護;輸出側過欠壓,過流,短路保護!過溫保護;風扇故障;急停保護

效率 Max.95.5%

直流輸出

輸出額定值 1000V/30A

恒功率范圍 30kW(300V~1000V)

輸出電壓范圍 150V~1000V

輸出電流范圍 0~100A

短路保護 具備輸入側過欠壓,缺相,過流保護;輸出側過欠壓,過流,短路保護!過溫保護;風扇故障;急停保護

效率 Max.95.5%

通訊告警

通訊接口 CAN

告警與狀態 通過CAN總線上報監控后臺

運行環境

工作溫度 -40℃~75℃（55℃以上降額使用）

存儲溫度 -40~+75℃

濕度條件 <95%RH,無凝露

大氣壓強 79~106KPa

海拔高度 ≤2000m(2000~4000m可降額使用)

系統參數

尺寸 550*397*146.5mm 高*寬*深(不含掛板、立柱)

重量 31.5kg(不含掛板、立柱)

噪音 <65dB(25°℃,滿載額定輸出)

效率 Max.95.5%

散熱模式 獨立風道，風冷
