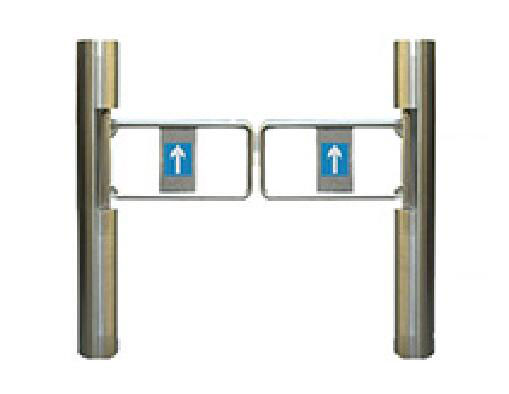

立柱式門禁擺閘

1、技術參數：

◇結構：304號/2.0mm和2.5mm不銹鋼外殼

◇外形尺寸：

◇主柱直徑：168mm.*1050mm

◇重量：40Kg

◇擺臂長：500mm-900mm

◇擺臂最大承受力：30Kg

◇擺臂傳動角度：180度

◇動方向：雙向

◇工作電源：AC220±10%V/50±10%HZ

◇驅動電機：直流有刷電機(24V)

◇輸入接口：干接點信號或12V電平信號或脈寬≥100ms的12V脈沖信號，驅動電流≥10mA

◇通信接口：RS485標準通信距離≤1200米

◇通行速度：40人/分鐘(常開)，25-30人/分鐘(常閉)

◇閘門開、關時間：1-2秒

◇上電后進入通行狀態所需時間：3秒

◇出現故障后的自動復位時間：10秒

◇工作環境：室內、室外(陰棚)

◇溫度：-10℃——50℃

◇相對濕度：≤90%，不凝露

2、主要功能

◇具有故障自檢和報警提示功能，方便用戶維護及使用;

◇通過主控板上的內置小按盤，可編程設備的運行狀態;

◇)機械結構防夾、防碰傷功能，在擺臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時后再次復位(直到復位為止)，且力度很小(≤2Kg);

◇防沖功能，在沒有接收到開閘信號時，擺臂自動鎖死;

◇擺臂同步功能(針對雙擺、對開情況);

◇具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限;

◇可調節常開或常閉，以滿足不同場地的要求;

◇感應或延時自動復位，標準為開啟后5秒(可調)自動復位;

◇斷電擺臂自動擺開、上電自動閉合，符合消防要求

3、主要配置

◇主柱2根

◇擺臂2個

◇控制板2套

◇變壓器2個

◇電機2個

◇機芯及傳動部分2套
