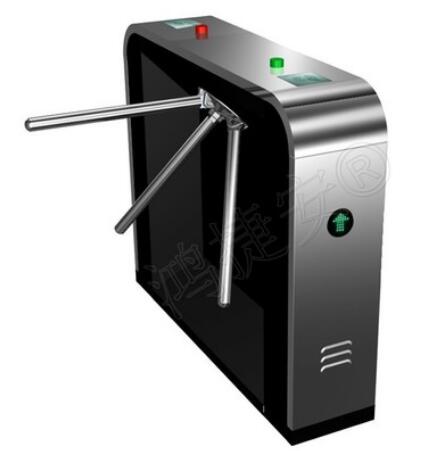

箱式圓弧三輥閘

產品概述

整個產品外形采用國產標準(304號)不銹鋼板沖壓成型， 造型美觀大方，防銹、耐用，能抵抗外力破壞。長方形機箱與通道閘桿構成的通道可為出入人員提供有序文明的通行方式，杜絕非法出入，并在緊急情況下快速控制落桿。閘機采用垂直落桿方式，當閘機通道閘桿落桿后可形成無障礙人行通道，便于緊急情況下的人員疏散，為通行安全提供了保障。

具有防尾隨、安全、方便等特點，是行人高頻率出入通道的理想管理疏導設備，相對于通功能的翼閘擺閘等人行通道設備，三輥閘更加物美價廉。該產品加工精細、功能齊全、檔次高，現已廣泛應用于機場、地鐵站、車站、碼頭、景點、公園、小區、大廈、單位人行通道、電子廠防靜電控制區、會所等場所。

該設備將機械、電子、微處理器控制及各種身份識別技術有機地融為一體，方便兼容IC卡、ID卡、人臉機、指紋機、開關按鈕、遙控、防靜電門禁等多種設備的使用，通過選配各種身份識別系統設備和采用性能可靠的安全保護裝置、報警裝置、方向指示等，協調實現對通道智能化控制與管理等。

作用及構件

三輥閘（三棍閘）成本較其他類型閘機成本較低，客戶的采購意愿優先；三輥閘有比較實際的防尾隨功能。相比較其他閘機而言，三輥閘的結構設計上就已經注重了防尾隨設計；無需再加裝其他輔助部件；三輥閘的外形設計比較容易引導使用者的應用。因其普及程度高，結構簡單，一般的初次使用者也無需通過學習，直接可以應用。

普通三輥閘:外框機箱、機芯、轉桿、控制系統、控制設備等部分組成。

通用功能

通電自檢：智能檢測關鍵硬件和功能，最短時間發現隱患，方便用戶維護及使用。

通行模式：【受控通行】/【自由通行】/【禁止通行】（進出方向可相互獨立地設置）。

自動復位：合法通行信號給予后，在規定通行時間（可調）內無人通行，電磁閥會自動復合，取消此次通行，且不進行計數。

通行指示功能：箱體前端安裝LED指示通行狀態和通行方向（默認） / 其他位置安裝LED指示（可選）

防返功能：人行至45°后，轉桿禁止往回轉動。

自動歸位：通行結束，閘擺自動回歸到攔阻零位

延時關門：正常通過后可調（1-10秒）后在關門），主要針對過自行車等特殊通道。

防沖功能：在沒有接收到開閘信號時，自動鎖死；

報警功能：非法闖入、等不正規進入，聲、光報警提示。

信號接口：統一標準的對外電氣接口可與多種讀卡、條碼等設備相掛接，接收繼電器開關信號工作?？芍苯油ㄟ^管理計算機實現遠程控制與管理。

特點

防反轉、翻越、尾隨等特點。

箱體在標準化設計基礎上，激光下料、開孔，一次成型技術、機械化拉絲工藝，模塊化對接，易于裝卸維護，互換程度高。

全部采用304不銹鋼材質、厚度2.0mm，依據防潮、防塵、防水國際規范設計。

整個系統低功耗、運行平穩、不抖動、噪音小。

兼容性：配置干接點信號輸出接口和寬閾電平信號輸入接口，兼容各類門禁控制器。

內部構件全部經過防銹防腐處理，經久耐用；整機運作平穩，靜音，低功耗，節能環保。

提供人機界面交互的免費控制軟件和開發包協議，可很方便地實現批量控制與調試功能，擴展性強。

擴展功能

集成門禁控制系統、身份證/指紋機/人臉識別儀等主流驗證設備、票務系統（含條碼掃描技術/吞卡、出卡/多重終端驗證設備）、拍照、溫控系統等

材質、表面處理方式和外觀樣式尺寸

計數器（可內置或外置）

尺寸、款式等定制。

遠程開門控制按鈕。

技術參數

十字雙門全高閘尺寸：長2450*寬1460*高2300mm（可定制）。

三翼單門全高閘尺寸：長1500*寬1300*高2300mm（可定制）

半高閘尺寸：長1400*寬1300*高1200mm（可定制）

通道尺寸：小于1000mm（可定制）。

擺臂最大承受力：40KG

材質：304不銹鋼或定制316及其他型號。

輸入接口：繼電器開關信號（短路信號）。

相對濕度：相對濕度≤95%、不凝露。

工作環境溫度：－30℃～+70℃。

電源電壓：AC220V±10%、50Hz。

通訊方式：485/232  TCP/IP

通信接口：RS485電氣標準。

閘門開、關時間：1秒(可調)。

通行方式：單/雙向運行

通行速度：≤40人/分鐘。

直流電機 24V/100W。

驅動電流：＞200mA。

通信距離：≤1200米。

使用環境：室內外。
