停車場管理系統概述

隨著經濟的迅速發展，城市逐步向現代化、國際化發展，城市汽車的擁有量不斷增加，汽車在給人們帶來交通快捷方便的同時，由于停車管理不善等問題也給人們的工作生活帶來了諸多不便，停車場的高效優質運行已成為靜態管理、動態平衡的主要環節，為滿足人們生活，使工作環境更科學、更規范的要求，管理高效、安全合理、快捷方便的停車場自動管理系統已成為許多大型綜合性建筑物和居民小區必備的配套設施。

為了保證車輛安全和交通方便，迫切需要采用自動化程度高、方便快捷的停車場自動管理系統，提高停車場管理水平。而歐翼盾智能停車場管理系統將為停車場服務帶來革命性的飛躍。

歐翼盾智能停車場管理系統，具有縮短停、取車的時間，增加停、取車的方便性，減少停車場管理人員的數量，防止盜車事件發生等特點，徹底解決了傳統以人為主的停車場管理方式所帶來的諸多問題，使停車場管理步入智能化、科學化，達到一體化的停車場智能管理效果。

系統的組成

停車場管理系統主要由管理中心、入口及出口設備三部分構成，按功能劃分為六大子系統，即進場子系統、出場子系統、收費系統、圖像對比系統、系統聯網及中心管理子系統。

1) 進場子系統：

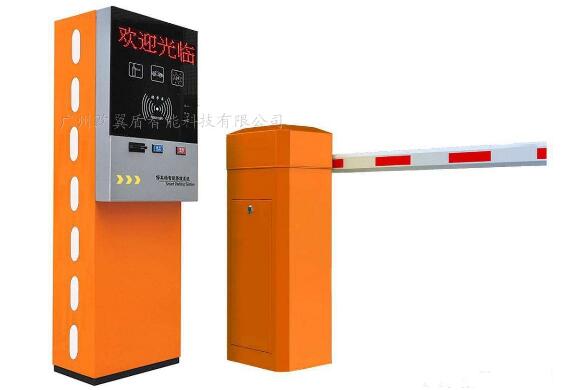

入庫子系統由入口控制主機、讀卡器、自動欄桿機、車輛檢測器、中文顯示屏、計時系統等組成。當車輛到達時，車輛檢測器感應出信號并通知入口控制器：

a、月保車輛進入授權月租卡，車主無需下車，當車輛進入有效讀卡距離內，且車輛檢測器檢測到車時，入口控制器控制讀卡器啟動，對該卡進行識別，若該卡屬于該停車場，且在有效時限內，欄桿機自動抬桿放行，車輛通過欄桿后，車輛檢測器發出信號，欄桿自行回落，完成一次進車過程，車輛通過以后系統記錄該卡的進場信息，為了避免一卡多用，系統設置了需該卡經各出口讀取過出門記錄后方可再次刷卡進入等功能。

b、臨保停車用戶用卡與月保車基本一致，只是在卡片的格式及讀卡方式不同，臨保車采用的是刷卡方式，當臨保車輛到達停車場的入口時，停車刷卡，計算機記錄卡片及進場時間等信息，同時控制欄桿機抬桿放行，車輛通過欄桿后，車輛檢測器檢測到車輛已通過后，發出信號欄桿機自動回落。

C、訪客停車用戶用卡與固定用戶基本一致，只是在卡片的格式及讀卡方式不同，訪客車采用的是刷卡方式，當訪客車輛到達停車場的入口時，訪客停車拿卡，拿卡方式：保安發卡或讀卡機自動出卡，計算機記錄卡片及進場時間等信息，同時控制欄桿機抬桿放行，車輛通過欄桿后，車輛檢測器檢測到車輛已通過后，發出信號欄桿機自動回落。

2) 出場子系統：

出庫子系統由與中央管理系統集成的收費機、出口控制器、讀卡器、自動欄桿機、車輛檢測器等設備組成。

當車輛出庫時，車輛檢測器感應出庫信號并通知主控系統或管理工作站計算機，提示操作員準備操作，驗卡機上顯示屏自動提示司機交卡或交票。若為固定用戶，當車輛進入有效讀卡距離內，且車輛檢測器檢測到車時，出口控制器控制讀卡器啟動，對該卡進行識別，若該卡屬于該停車場，且在有效時限內，欄桿機自動抬桿放行，車輛通過欄桿后，車輛檢測器發出信號，欄桿自行回落，完成一次出車過程。若為臨時用戶，司機需在出口機進行刷卡，電腦自動計算、收費，閘門機開啟，車輛出庫。車輛出庫后，閘門機自動歸位。

3) 圖像對比系統

圖像對比系統由攝像機，視頻捕捉卡，圖象對比軟件等成。通過人工圖像對比系統，可以有效防止車輛被盜現象的發生。當車輛讀卡或取卡進入停車場時，該系統會對前來的車輛進行拍攝，并將圖片作為車輛入場檢驗的資料保存到電腦內車主的資料庫中，當車輛識別讀卡駛離停車場時，系統也會對車輛進行識別拍攝，并將圖片作為車輛出場檢驗的資料保存到電腦內車主的資料庫中，月卡識別和卡確定同時圖片保存在電腦里，臨時卡在崗亭吞卡，同時有圖像對比功能，以進行準確的對比確認車輛是否正常使用，從而增強了防盜功能，并使得事后稽查更加精確、容易。

4) 收費系統

系統的收費系統主要包括收費管理軟件、計算機、計費器等。

5) 系統聯網及中心管理子系統

中心管理子系統主要由管理計算機及系統管理軟件組成，結合智能停車場管理系統的聯網架構要求，系統通過現場總線方式聯網，在中心控制室可隨時調取各出入口控制器內的記錄、資料等，并通過網絡共享給另外一臺主機，實現中心統一對各出入口讀卡器。控制器等的出入卡片的權限設置，方便管理人員的管理，提高物業工作效率。

管理中心計算機采用高性能工控機，性能穩定可靠，可長時間連續工作。中心管理子系統的管理軟件是整套停車場智能管理系統的核心部分。雖然因停車庫功能的不同需求其軟件的組成有所不同，但它是一套先進的停車場自動化管理程序。它不僅為建設單位提供一種靈活，有效的管理模式，而且要具備自維護功能和一定的擴展性，以適應將來功能的需要。目前其主要作用是記錄停車時間、收費計算、停車庫車位、車輛圖像信息等資料并提供各種報表。系統軟件主要完成控制停車場車輛的出入及臨時用戶的收費，系統采用感應卡技術，實時監測車輛出入、自動判斷車輛（感應卡）的合法性以及停車收費和相關的各種處理。

運行于中心控制室計算機的管理軟件主要由查詢統計模塊、系統設置模塊、用戶管理模塊、數據維護模塊和收費模塊等組成。
