產品介紹（也可以用身份證號碼授權）

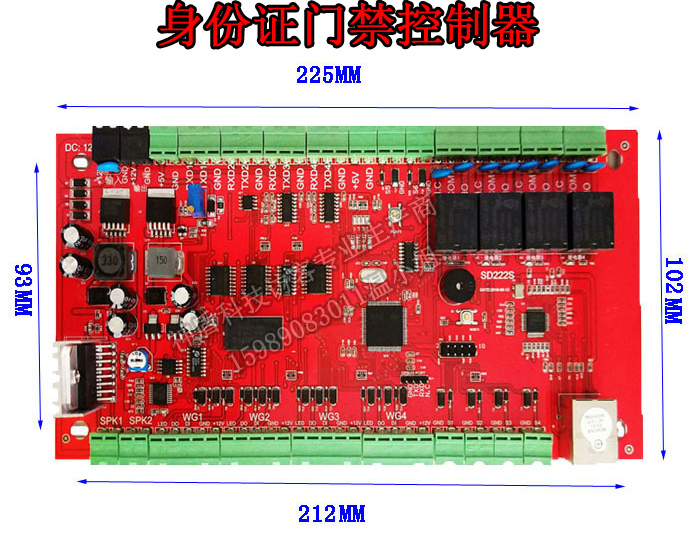

神盾公司自主研發的SD220S是一款多功能的門禁控制器，支持身份證閱讀器、韋根讀頭26-34、指紋讀頭、二維碼讀頭、作為門禁讀頭使用，可連接專用觸摸顯示屏，應用于各種門禁、閘機、自動門、停車場系統，支持限次，限時間，限人數，限性別，限年齡，支持刷身份證即開，自主鑒權，電腦鑒權。

產品參數

系統支持：

1. 設備白名單驗證。通過電腦下發白名單到設備，設備獨立工作，自動讀取身份證并核對白名單，在白名單中的身份證方可開門。

2. 電腦白名單驗證。設備讀取到身份證信息后，發送給電腦，則電腦軟件負責檢查身份證是否有開門權限。這種方式可以通過電腦軟件實現大數據量的白名單驗證，以及其它時段權限控制。

3. 刷身份證自動開門。設備讀取到身份證信息后即開門，即所有身份證都自動開門。同時可以配置將采集到的身份證信息上報到電腦存檔備查。

硬件連線說明

    機箱電源

控制器要求輸入電壓為12V，建議安裝在專用機箱中，配套專用電源適配器供電，可選備用電池。

網絡

設備通過以太網接口與電腦連接，實現設備配置，權限配置，實時上報監控，遠程開門，控制器歷史日志下載等。

開門按鈕

設備支持開門按鈕輸入，短接開門信號接頭即可手動開門。系統支持8個輸入信號，可以通過配置軟件指定哪些信號作為開門按鈕的輸入信號，以及對應的開門繼電器。

顯示屏

可以通過軟件顯示姓名，性別，身份證號，地址，照片，自定義字段（7寸顯示屏，可選觸摸）

連接電鎖或者閘機

連接讀卡設備

配置說明

設備默認IP地址為192.168.0.XX，子網掩碼為255.255.255.0，如果實際安裝環境要求使用不同的配置值，則需要使用設備管理工具軟件搜索并配置設備。這里對軟件的使用做一個簡要說明：

啟動軟件，輸入默認管理密碼123456，即可進入軟件主界面。

將設備通過網線與電腦直接連接或者通過交換機連接，在軟件中點擊“搜索設備”按鈕，列表中將自動列出網絡中的門禁控制器設備。選擇記錄后可以查看并修改此設備的配置。注意必須保證計算機IP地址與設備IP地址在同一個網段，默認為192.168.1.XX，否則不能成功搜索和修改。（通過網線直連電腦的情況，可能因?yàn)榫W(wǎng)卡不能自適應導致搜索或者配置不成功，建議通過路由器連接）。如果計算機IP地址已經修改為192.168.1.XX仍然不能搜索到設備，可以人工恢復默認設置(在斷電時按住恢復按鈕加電，5秒后松開，鳴蜂器響即恢復成功)。

刷身份證抓拍（當刷身份證時，可以抓拍照片，可以查詢）

設備配置

設備配置用于修改設置IP，MAC地址，網關，上報電腦IP等，修改基本配置后點擊保存配置，控制器將自動重新啟動。

（注意：上報電腦IP，即指定數據上傳到哪到電腦，如果不指定或者IP不對則收不到數據）

串口配置

選中設備后點擊“讀取設置”按鈕可以進入獲取板現有參數，按需要改好參數后，

權限管理

權限管理可以中添加、刪除、下載權限數據，批量導入權限，讀取已有權限。

實時采集

在設置配置里指定上報電腦IP后，選中要采集的控制板，就可以收到刷卡數據。

遠程開門

可以常開，常閉，開門時間，開哪個門，同時開幾個門，都可以。

刷卡記錄查詢

可以按端口號，姓名，證件號，時間，查詢數據。

韋根配置

先讀取，再保存?？梢耘渲脤?duì)應的韋根號，工作時段，控制的繼電器，比對類型，授權方式。

支持IC卡綁定姓名，地址，房間號，

刷IC也會顯示姓名，地址

恢復默認設置

設備上電運行時，按住控制板上的“復位按鍵”, 等待設備燈齊閃后放開，自動清除網絡配置信息，恢復默認IP地址為192.168.1.112,掩碼255.255.255.0。

斷開設備電源，按住控制板上的“復位按鍵”再給設備加電，等待設備燈齊閃后放開，系統將自動恢復默認設置，包括上面的網絡配置。

恢復默認設置后，需要根據情況修改設備配置，比如修改IP地址，防止多個設備在網絡中沖突。

應用案例：

1、辦證大廳（公安局派出所，信訪，出入竟大廳，銀行24小時自助廳，稅局自助廳）

2、小區身份證門禁（可以對接公安逃犯庫，高危人員實時比對）

3、加油站實名制（在一些重點區域，防止油品用于非法用途）

4、金庫，典當行（可以采用人臉+身份證+指紋的方式）

5、快遞領取（快遞實名制，刷身份證自動開儲物柜）

6、票務系統（火車站，汽車站，機場，景區景點實現刷身份證進入，身份做為門禁，機票，火車票）
