最近接連看到電動門導致人員電擊身亡的案例，不少電氣設計人員認為這是 “漏電”造成的?！奥╇姟贝_實可以造成這種電擊事故導致人身傷亡，但并不是唯一的原因。電動門因絕緣故障產生“漏電”時，可以通過配電回路上設置的RCD在規定時間內切斷故障回路，從而保證人身安全。導致電擊事故的另一種原因是“故障電壓傳導”，這種原因很容易被人們忽略，應該引起足夠的重視。

1.故障電壓的傳導引起的電擊事故

電動門在絕緣正常的情況下也有可能出現外殼“帶電”的情況。例如，10kV側供電系統的單相接地故障、配電系統內其他用電設備發生的接地故障，都會使PE線帶故障電壓。該故障電壓在故障回路切除前一直存在，會沿著PEN線或PE線傳至所有與其相連的用電設備外殼。門房內部由于采取了等電位聯結措施，該電壓并不對門房內的人員造成威脅，但在室外無法做等電位聯結的場所，該故障電壓如果超過50V，就有可能會導致電擊事故。這種情況供電回路即使裝設RCD，由于電動門及其供電回路沒有發生“漏電”，RCD根本不會動作。一旦故障排除或故障回路自動切除，電動門外殼的“帶電”也隨之消失，電擊事故的原因便無從查起。PEN線、PE線帶電壓的原因有很多，在此不一一分析；最終的結果是很多類似事故的真相難以查明、最后不了了之。這應該引起電氣設計者的高度重視。

2、避免故障電壓傳導引起的故障

要避免這種事故的發生，必須切斷故障電壓的傳導途徑。TN系統中的故障電壓是通過PE線傳導的，采用局部TT系統的接地形式或者電氣分隔，可以防止故障電壓沿PE線傳至電動門外殼。

2.1采用局部TT系統的措施

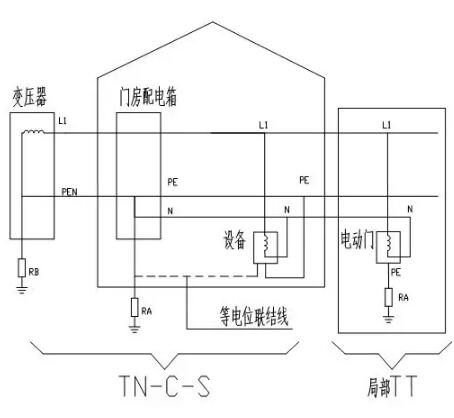

圖一中所示，室外電動門采用局部TT系統，PE線不再接至電動門外殼，電動門就地接地。配電回路應裝設RCD（圖一中未示），當電動門漏電時能切斷故障回路。這樣一來，無論是漏電還是故障電壓傳導引起的危險都可以避免。

▲圖一

2.2采用電氣分隔的措施

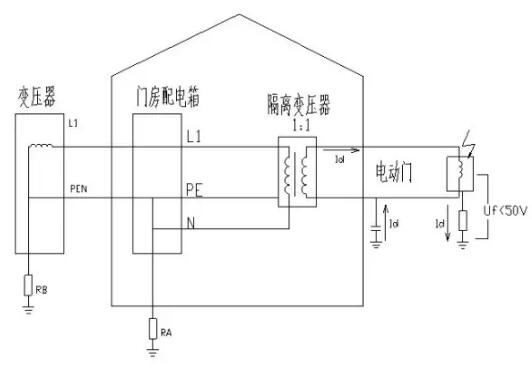

圖二中所示，在采用1：1隔離變壓器為電動門配電時，隔離變壓器二次側無PE線引出，這樣就可以防止一次側故障電壓沿此途徑傳導。采用隔離變壓器還可以防范回路接地故障引起的間接接觸電擊，所以不必另采取自動切斷電源的故障防護措施。隔離變壓器應只給一臺設備供電。

▲圖二

3. TN系統設置局部接地網的措施

除了采用局部TT系統的接地形式或者電氣分隔以外，還可以在能伸臂觸及電動門的范圍內設置局部接地網，將電動門外殼與接地網連接，即使故障電壓沿PE線傳導，電動門外殼與人體所處的地面在同一電壓水平上，接觸電壓接近零，也能夠避免人員遭受電擊。

4.總結

綜上所述，電動門配電既要考慮漏電防護，也要注意防范故障電壓沿PEN線或PE線傳導。建議采用以下其中一種做法：

1、采用采用局部TT系統，配電回路設置RCD；

2、采用電氣分隔，每臺隔離變壓器為一臺電動門供電。

3、采用TN-S系統時，設置局部接地網，PE線接到電動門外殼上，同時還要與接地網連接。
