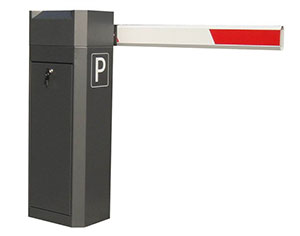

高速道閘參數說明

產品主要簡介

1.主控器采用高可靠性微處理器設計制作

1.1系統集成度高、邏輯功能強；

1.2主控器提供多種運行模式供用戶選用，能夠最大限度地滿足用戶對不同功能的需求。此外，用戶還可以裝應用軟件以實現所需的特殊功能。

1.3主控器附設有可與自動收費系統、環路感應器、信號燈等外設相連接的接口。

2.核心技術是采用專門設計的AC220V特種轉矩電機

2.1電機為低速免維護電機。電機可以被制動于任意位置而不會造成損壞。在兩個終端極限位置時，該電機功率自動減退至約20W，既可節省能耗，又可避免冷凝及腐蝕，即使在寒冷的冬季也可正常運轉。

2.2傳動機構采用正弦連桿機構，去掉了普通自動攔桿使用的減速裝置，使整個結構更趨緊湊、合理，大大減少了機械故障。

2.3特殊的電機線圈結構使它在通、斷電的瞬間，不會出現普通電機不可避免的瞬間大電流和瞬間電壓波動，可直接用UPS供電而不會影響同一電網內其他設備的正常工作。

2.4在斷電的狀態下或出現意外事故脫機，自動解鎖開閘起桿，符合消防逃生或閘口放行。

2.5安裝方向，機箱與電機之間可以左右四方互換，在工程安裝可靈活運用，優化了傳統普通道閘，臨時變化左固定或右固定的苦惱。

3.外觀結構既結實耐用又美觀大方

3.1機箱采用經特殊工藝處理的冷拉鋼板制成，表面用桔紅色或桔黃色搭配，靜電粉塵高溫（180度~250度）烤漆，既防止腐蝕，又可以防止由于紫外線照射引起的褪色。

3.2閘桿底座拆換方便，可滿足八角桿、四方桿或圓形桿個性化選擇，并可實現互通互換。

技術參數

電源電壓：  AC220V+10%

電源頻率    60Hz

電機功率：  80W

配桿長度：  3.0m

起落時間：  0.9s  1.2～1.4S   1.9S

運行壽命：  ≥500萬次

環境溫度：  -40oC～+75oC

相對濕度：  50％～90％

機身凈重:   58KG

高速變頻道閘參數說明

1 結構描述

設備由機箱，機芯，紅外光電傳感器，控制器，報警器，計數器，讀卡控制器等部件組成；

主要功能說明：

A，采用Renesas專用INV芯片+STC的處理器；

B，結合工業PLC控制標準。MCU電路全隔離，抗干擾能力大大提高；

C，輸入輸出采用高速光耦隔離，輸入IO刷新設置為20MS防止干擾信號侵入；

D，MCU電源經三級處理，確保隔離后的元器件安全及干擾源入侵；

E，閘機具備有調速功能，可由使用者自由設定開閘時間；可設定范圍2-8S

調頻范圍15-85Hz（0-400 Hz可調；但實際實用中嚴禁低于15 Hz及高于65 Hz運行）

2 工作原理

上電后，主板MCU進行自檢，此時主機上的ERROR紅燈亮起。當MCU系統正常時RUN燈亮起，ERROR熄滅。MCU系統工作自檢完成后進入工作狀態；此時如果道閘在水平位置且拔碼開關1置于ON狀態時。延時0.8S后打開廣告牌。如果道閘不在水平位置廣告牌閘門的關限位信號必須常ON。如果關限位是OFF狀態則會報警。提示廣告閘門異常。ERROR燈會以2Hz頻率點亮。

所有無異常后，入口刷卡或者按下開閘鍵，廣告閘門關閉，當關限位ON后。道閘門上升，當?shù)篱l到達垂直位置后（垂直信號ON）。閘門電機停止。當?shù)馗行盘?hào)ON至OFF周期后（或者按下關閘門鍵）道閘門下降，到達水平位置（水平信號ON）后道閘電機停止。延時0.5秒后（此期間如沒有開閘信號條件下）廣告閘門打開，當廣告閘的開限位ON時，廣告閘門電機停止。系統處于待機狀態。
