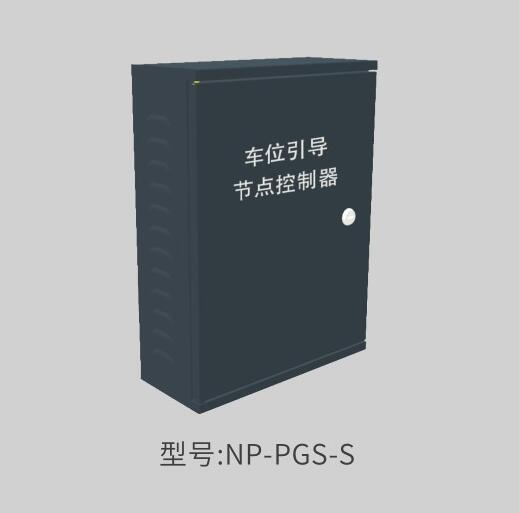

節點控制機NP-PGS-S

產品詳情

用于連接中央控制器和車位探測器、LED顯示屏等，循環檢測所接探測器的狀態，并將有關信息上傳到中央控制器。

產品特性

節點控制器用于循環檢測所接探測器的狀態，并將有關信息上傳到中央控制器（我們建議每一個節點控制器連接控制64位終端），用于連接中央控制器和車位探測器、LED顯示屏等，采用RS485、CAN總線混合通訊機制，解決長距離通訊不可靠的問題、網絡節點數擴展問題、分組管理問題等。

產品功能

1.采用國際先進進口的32位ARM處理器，全工業級設計，保證產品的穩定可靠，整個系統控制器均能夠遠程升級，時刻滿足用戶需求；

2.采用CAN總線工業級通訊接口設計，信號通訊穩定、可靠，傳輸距離可達1.2公里；

3.節點控制器采用RS485工業總線與下級探測器、顯示屏等終端設備通訊；

4.采用四RS485通訊接口設計，四路之間完全獨立互相之間不影響，每條總線下最大可接31個RS485設備，通訊效率高；

5.整體采用工業化設計，經過嚴格的靜電、雷擊及浪涌、群脈沖等測試，有效保證設備可靠使用；

6.設備具有短路、反接、錯接保護設計，防止由于施工中接線錯誤導致的短路、反接、錯接等情況造成對相關設備的電氣損傷；

7.電源采用工業級設計，具有短路、過負載、過壓保護功能；

8.通訊總線采用先進的防沖突、容錯、排錯算法機制，已保證通訊的穩定可靠；

9.可快速、有效偵測設備的各種狀態，安裝完成后一鍵檢測RS485設備通訊情況，快速診斷總線連接情況。

技術參數

工作電壓：AC110～240V；

工作溫度：-20~+65℃；

功耗：≤2W（自身功耗，不含探測器）；

通訊方式：1路CAN@20kbps、4路RS485@9600bps；

通訊距離：CAN：≤1000m（RVSP0.75*2）、RS485：≤150m（RVSP2*0.5）；

安裝高度：豎直2~3m（建議2.5m）；

外殼材料：灰色冷鋼烤漆；

水平位置：水平0~1m（建議0.3~0.5m）；

單路節點容量：31個（含探測器和引導分屏）。
